Установки Рекуперации Паров для высоких Концентраций паров ЛОС

Распределительные системы для терминалов (Distribution Terminal Line) DTL VOCZero

Вакуумный регенерированный активированный уголь VAC™

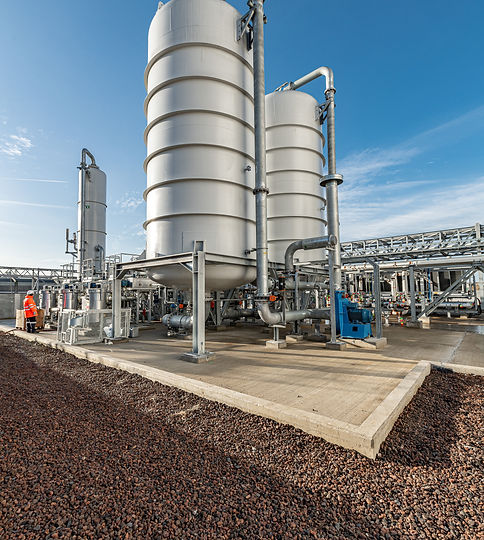

VOCZero поставляет модельный ряд установок для улавливания и восстановления паров (УРП) для рекуперации выбросов летучих органических соединений (ЛОС) от средней до высокой концентрации.



Этот процесс основан на хорошо известной технологии адсорбции на активированном угле и регенерации активированного угля вакуумом. Данная технология оказалась наилучшей для таких видов применения, как хранение, автоналив, железнодорожный налив цистерн, баржевые операции и погрузка на судах.



Конструкция и выбор деталей разработаны для обеспечения прочной, безопасной и эффективной эксплуатации установки, они соответствуют признанным в нефтегазовой отрасли международным стандартам, таких как ASME VIII, ASME B31.3, EN 60079 и EN 1127 и ГОСТ РФ.


Характерными выбросами, подлежащими обработке, являются следующие:



  • Бензин

  • Дизельное Топливо

  • E5-E100 газохол (этанол)

  • Метанол

  • Бензол

  • Толуол

  • Ксилол

  • МТБЭ

  • ЭТБЭ

  • Бензиновые фракции

  • Сырая нефть

  • Конденсат газовый

УРП предназначены для удовлетворения строгих требований по безопасности и охране, установленных европейскими директивами, описывающими требования к оборудованию и работе в потенциально взрывоопасной среде (ATEX and Machinery directives).



В стандартную комплектацию УРП можно включать конфигурацию по перечисленным ниже выбросам углеводородов (ЛОС,исключая метан), или, альтернативно, для уровней выбросов по конкретным проектам.

  • 120 мг/Нм³

  • 150 мг/Нм³

  • 10 г/Нм³

  • 17 г/Нм³

  • 35 г/Нм³

  • 35 г/м загруженного продукта

  • 20. BImSch Verordnung (Федеральные правила управления выбросами 20)



Основные особенности

  • Модульная конструкция

  • Пред-собранные модули упрощают монтаж

  • Энергоэффективность

ТЕХНОЛОГИЧЕСКОЕ ОПИСАНИЕ ПРОЦЕССА



Технология основана на разделении газов с использованием активированного угля. Смесь воздуха и паров углеводородов проходят через фильтр с активированным углем, где углеводороды адсорбируются в слое активированного угля, а чистый воздух проходит через верхнюю часть Фильтра в атмосферу. В наших фильтрах используется VZ DuraVOC - специально отобранный прочный и безопасный активированный уголь.



После стандартного периода в 10-15 минут, углерод насыщается углеводородами, эмиссия углеводородов незначительно возрастает. Анализатор углеводородов, установленный в трубопроводе на выходе угольных фильтров обнаруживает это, и система управления переключает фильтр с режима приема паровоздушной смеси в режим регенерации.

С помощью вакуумной системы, происходит извлечение уловленных паров ЛОС из углерода. Затем регенерированные пары ЛОС направляются в абсорбционную колонну, где углеводород конденсируется в потоке бензина или аналогичного продукта, доступного на терминале. Пока в одном фильтре происходит регенерация, другой фильтр работает в режиме адсорбции и получает углеводородную паровоздушную смесь.

Courtesy Aerzen Machines Ltd.

ОПТИМИЗИРОВАННЫЕ ВАКУУМНЫЕ СИСТЕМЫ

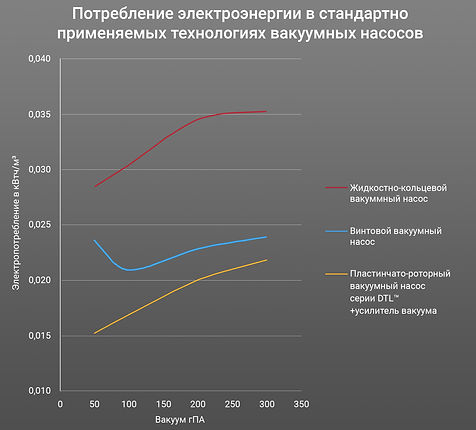

В стандартной комплектации, вакуумная система УРП серии DTL состоит из Пластинчато-Роторных Вакуумных Насосов вакуумных насосов с вращающимися лопастями, которые имеют самое низкое потребление электроэнергии среди вакуумных насосов. Перед вакуумным насосом устанавливается Усилитель Вакуума в качестве нагнетательного элемента вакуумной системы. Данный Усилитель характеризуются тем, что способен транспортировать большие объемы паровоздушной смеси в относительно скромном диапазоне давлений, и они обладают высокой энергоэффективностью.​

В УРП серии DTL, Усилитель Вакуума извлекает пары ЛОС из активированного угля в диапазоне давлений 50-200 гПа. При 200 гПа объем выбросов ЛОС сжимается до (приблизительно) половины объема, которые получают при 100 гПа. Для этого требуется вакуумный насос только с половиной производительности по парам, работающий от 200 гПа, по сравнению с работой от 100 гПа.



Для получения дополнительной информации, прочитайте статью: Потенциальное энергосбережение и оптимизация УРП.pdf >>

Ассортимент продукции серии DTL™

ЭНЕРГОЭФФЕКТИВНОСТЬ​

Установки Рекуперации Паров VOCZero обеспечивают самое низкое энергопотребление, в сравнении с другими УРП доступными на рынке. Отмечается не только значительная экономия при эксплуатации, но и большая экономия в затратах на установку, таких как электроснабжение и установка кабельной продукции.



Свяжитесь с нами для получения дополнительной информации >>

*Потребление электроэнергии УРП при наполнения стандартного бензовоза
